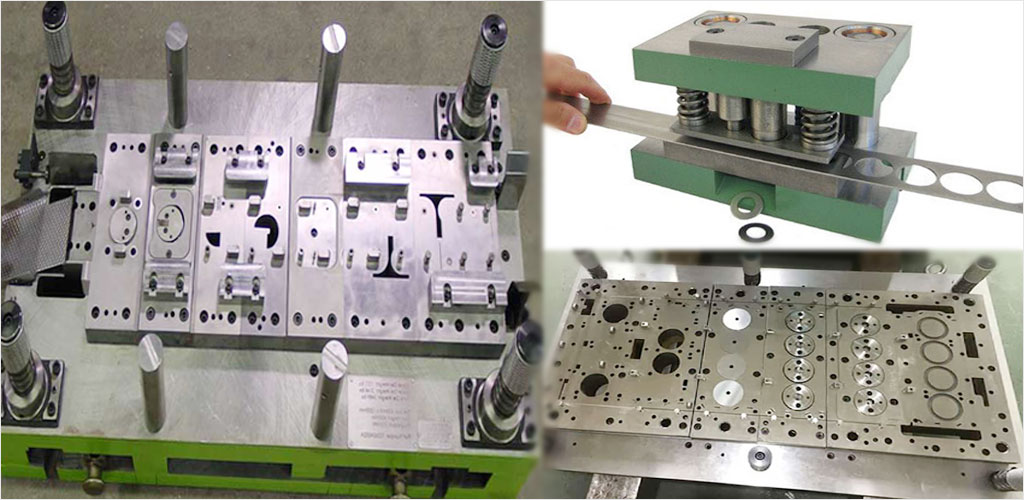

معرفی قالب سنبه ماتریس پروگرسیو و تقسیم بندی قالبها

راهنما 09129474073

برای تولید قطعات فلزی و غیرفلزی در صنعت ،  از از ورق های فلزی و غیر فلزی، از نوع خاصی قالب به نام سنبه ماتریس استفاده می شود. تولید قظعات فلزی ساده، ازقالب های تک مرحله ای و در تولید قظعات فلزی پیچیده تر از قظعات چند مرحله ای استفاده می شود. به قالب هایی که بیش از یک مرحله عملیاتی روی محصول خروجی انجام می شود ، قالب سنبه ماتریس پروگرسیو  گفته می شود.

# تیماجی تیماچی # تیماجی تیماچی

تولید قطعات فلزی می تواند شامل عمل خم، برش، کشش و ...و یا ترکیبی از چند و کل مراحل با هم باشد.در کل ساختاز به ابزار های بیشتری نسبت به تک مرحله ای ها است. قالب سنبه ماتریس پروگرسیو خیلی پیچیده تر از قالب های تک مرحله ای استو برای ساخت آن از نرم افزار ها و دستگاه های خاص استفاده می شود به عنوان مثال دستگاه کات وایر. از آنجایی که هر مرحله بستگی به مرحله قبل دارد، نی

# دستگاه تزریق پلاستیک # دستگاه تزریق پلاستیک

قالب های سنبه ماتریس به چهار گروه کلی تقسیم می شوند:

• یرش
• خمکاری
• کشش
• کوبش

قالب های برش

در این فرم از برش ، برش به صورتی است که می تواند دارای محیطی باز یا بسته باشد و فرم های هندسی یا غیر هتئسی را شامل شود. فکی که به صورت نری است در بالا قرار میگیرد و فک مادگی که معمولا در پایین است را ماتریس می گویند.ورق با قرار گرفتن بین سنبه و ماتریس و نحت فشار پرس در خط برش جدا شده و برش صورت میگیرد

# سفارش ساخت قطعات پلاستیکی # سفارش ساخت قطعات پلاستیکی

قالب های خمکاری

در این روش با فشار به محل خم دو لبه کار را از حالت تخت و صاف خارج و تحت زاویه دلخواه قرار می دهیم. نکته مهم و قابل توجه در این روش آن  است که ظراح فقط مجاز به اعمال نیرو بر روی محل خم بوده و نباید قسنت های دیگر سطح را در گیر کند.و همچنین اعمال ضریب بازگشت فنری در محاسبه زاویه نهایی بسیار ضروری است.

# کاربردهای پلی آمید ساده # کاربردهای پلی آمید ساده

قالب های کشش

برای تبدیل ورق مسطح به حجم از قالب کشش استفاده می شود. در این روش ذرات تشکیل دهنده ورق فلزی فشرده یا کشیده می شوند و باعث تغییر ضخامت شده است. در زمان کشیده شدن در سطح چروک هایی ایجاد می شود که در روش کشش ورق فلزی این چروک ها بوسیله قالب مهار مشووند و به شکل تغییر ضخامت یا ازدیاد طول بروز می نمایند.

# مدل سازی صنعتی # مدل سازی صنعتی

قالب های کوبشی

تغییر شکل در سطح فلز با اعمال نیرو بین صفحات قللب را کوبش می گویند. در کل کوبش به دو گروه کوبش سرد (سکه زنی) و کوبش گرم ( فورجینگ یا آهنگری) تقسیم می شود که روش سرد برای  عمق کم با دقت بالاو روش گرم برای تغییر شکل کاربرد دارد. دمای مناسب برای فورج فلز نزدیک به دمای خمیری شدن ماده و برای آلیاژهای آهنی بین 850 تا 1000 درجه سانتیگراد هست

# پلیسه چیست # پلیسه چیست

برای اطلاع بیشتر جهت ثبت سفارش انواع قالب و انواع مدلسازی صنعتی و تهیه محصولات با شماره های ثبت شده در سایت تماس گرفته و از مشاوره با کارشناسان ما استفاده بفرمایید. همکاران پشتیبانی به صورت شبانه روزی و با شکیبایی پاسخگوی شما مشتریان گرامی می باشند.
